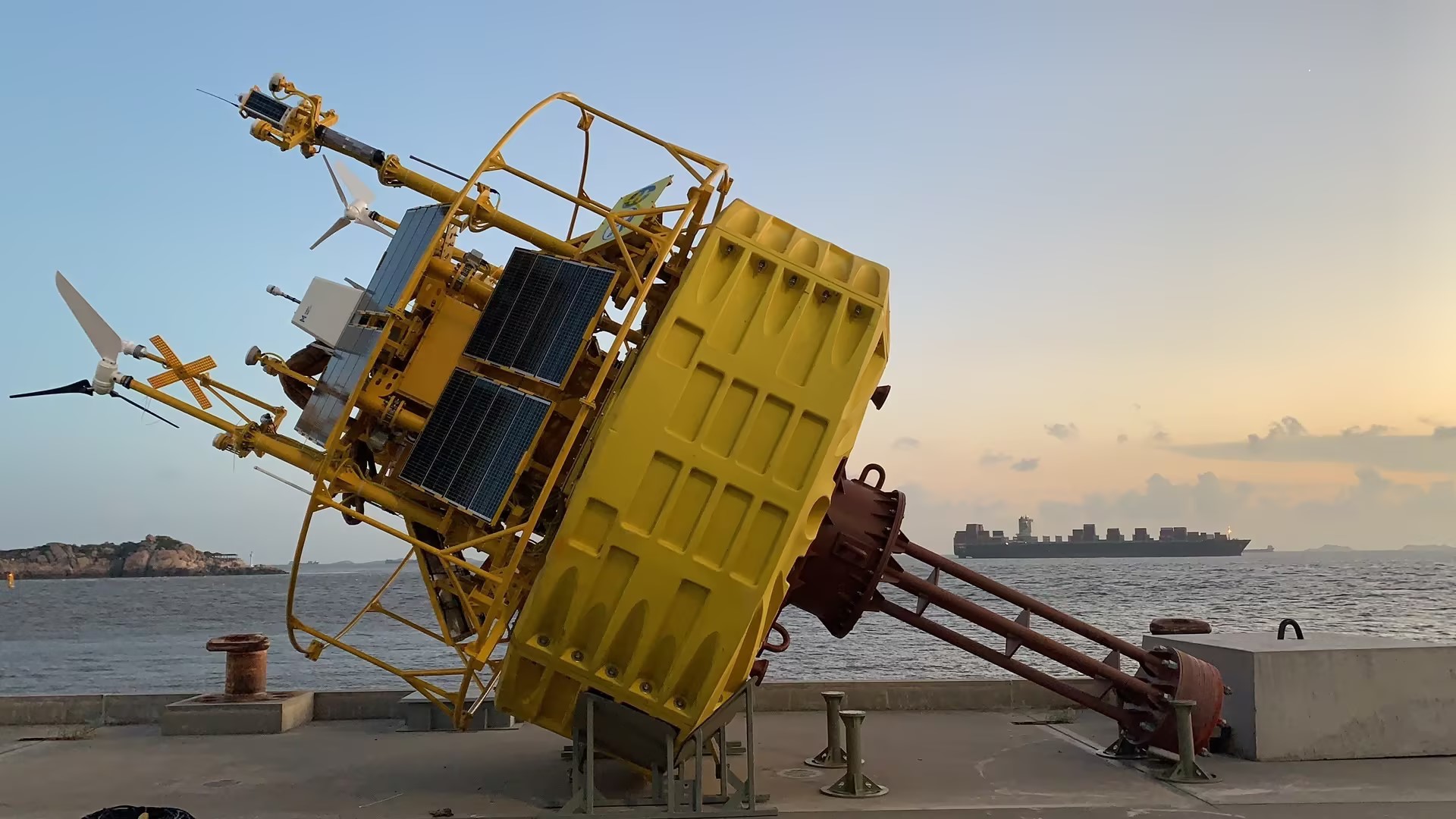

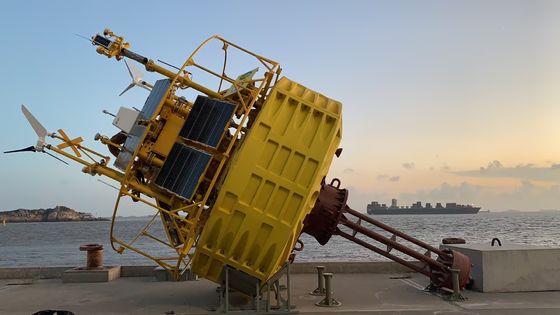

ระบบ LiDAR พลอย ระบบ LiDAR พลอย LiDAR Dual LiDAR
การวัดทะเลในทะเลรุ่นใหม่
ระบบ LiDAR พลอย ระบบ LiDAR สองตัว
เทคโนโลยีที่รวดเร็ว แม่นยํา และน่าเชื่อถือ สําหรับการพัฒนาลมทะเลที่ใช้ข้อมูล
บลูแอสปิเรชั่น (Blue Aspirations) ก่อตั้งขึ้นเพื่อเร่งการนําพลังงานที่สามารถปรับปรุงได้มาใช้ในโลกโดยใช้พลังงานของข้อมูลและทีมงานที่มีประสบการณ์มากกว่าสิบปีในอุตสาหกรรมพลังงานที่สามารถปรับปรุงได้, เราร่วมมือกับลูกค้าที่แบ่งปันความรักต่อความยั่งยืน และความมุ่งมั่นของเราในการรับมือกับโจทย์ของศตวรรษหน้า
ความน่าเชื่อถือเป็นลักษณะที่สําคัญที่สุดของระบบลิดาร์ที่ลอยอยู่ และเป็นหลักการหลักของปรัชญาการออกแบบของ Blue Aspirationsโดยใช้ความเชี่ยวชาญของทีมงานของเราในหลักการการออกแบบจากอุตสาหกรรมโทรคมนาคม, ระบบเน้นการขยายตัวในองค์ประกอบหลักของมัน รูปแบบทางธุรกิจยังถูกออกแบบอย่างต่อเนื่องโดยใช้การจําลองเพื่อจําลองเส้นทางความล้มเหลวและกําจัดจุดเดียวของความล้มเหลวตัวอย่างสําคัญของวิธีการหลักการเหล่านี้ถูกนําไปใช้ในระบบลื่น Lidar ได้แก่:
เนื่องจากการเคลื่อนไหวของพายมีผลต่อการวัดทิศทางลมและความเร็วลมของ LiDAR ระบบ Blue Aspirations ใส่เซ็นเซอร์การเคลื่อนไหวเพื่อเก็บข้อมูลการลุยและการลุยความละเอียดสูงและเครื่องตรวจจับทิศทางและ DGPS เพื่อรับข้อมูลทิศทางที่แม่นยําอัลกอริทึมที่ได้รับสิทธิบัตรของเราใช้วิธีการฉายภาพ เพื่อแก้ไขข้อมูลความเร็วลม LiDAR ให้ตรงกับระนาบแนวราบที่เหมาะสมโดยคํานวณมุมการติดตั้ง LiDAR สับเปลี่ยนจากเซ็นเซอร์เส้นทาง, ระบบยังสามารถแปลงข้อมูลทิศทางลมที่รวบรวมไปสู่มุมที่ถูกต้อง
| โมดูล | รายละเอียด |
| บอย |
- กว้าง 5 เมตร -สูง 9 เมตร -น้ําหนัก: 14 ตัน -ความสามารถในการลอย: 10t -โครงสร้าง: ตู้หลาย -วัสดุ: PE, เหล็กคาร์บอน, เหล็กไร้ขัด |
| ระบบจอด(1) |
ความลึกของน้ํา > 5 เมตร - แอนเกอร์: แอนเกอร์ซีเมนต์ 12t และ/หรือ แอนเกอร์ความแข็งแรงสูง -การติดต่อ: การติดต่อจุดเดียวด้วยโซ่ DIN5683-II - ปรับให้เหมาะกับความต้องการเฉพาะสถานที่รวมถึงความลึกน้ําที่ใหญ่กว่า -ระบบการติดต่อหลายยังมีให้เลือก |
| ระบบควบคุม |
- PLC อุตสาหกรรม -หรือเครื่องควบคุมที่ติดตั้งของ BA |
| LiDARs |
- LiDARs:DLiDAR(ปกติ) -ZX 300M, เวอร์ชั่นลมลื่น, โมลา 300M |
| พลังงาน |
- ความจุของแบตเตอรี่: รวม 60kwh ในกลุ่มหลายกลุ่ม - วินเทอร์ไบน์ลม: 2 × 350W - แผ่นแสงอาทิตย์: 1600W, หลายกลุ่ม |
| ระบบนําทาง |
- AIS × 1 - รีฟเลคเตอร์ราดาร์×2 -ไฟนําทางที่สอดคล้องกับ IALA 1 × 1 รองรับไฟนําทางแบบคู่ แต่ต้องตอบสนองความต้องการขององค์การบริหารส่วนท้องถิ่น |
| ระบบตั้งตําแหน่ง |
-ทิศทาง 0-360 องศา - ความแม่นยําทิศทาง: 0.09° (2m) - ความแม่นยําการตั้งตําแหน่ง: 0.5m (แนวราบ, รูปแบบ SBAS) |
| เครื่องตรวจจับการเคลื่อนไหว | -เซ็นเซอร์ GNSS-INS × 2 หรือเซ็นเซอร์ GNSS-INS × 1 และเซ็นเซอร์ MRU × 1 |
| ระบบสื่อสาร |
-SAT Modules: Iridium SBD×1, หน่วยข้อมูล SAT อื่น ๆ แบบเบนด์กว้าง (ไม่จําเป็น) -เครือข่ายมือถือ: 2G / 3G / 4G × 1; 2.4G / 5G Wi-Fi × 2; เชื่อมต่อ Ethernet ท้องถิ่น |
| การเก็บข้อมูล |
-คอมพิวเตอร์อุตสาหกรรมคู่ - อินเตอร์เฟซ: ซีเรียล×6, เอเธิร์เน็ต×2 |
| เครื่องตรวจจับน้ํา |
- ด็อปปเลอร์เซ็นเซอร์กระแส -เซ็นเซอร์คลื่นและเซ็นเซอร์ความลึกของน้ํา -เซ็นเซอร์ความเกลือและอุณหภูมิของน้ํา |
รายละเอียด LiDARS
| 1 | ปริมาตรการวัด | |
| 1.1 | ความสูงการวัด (ระยะ) | 30m ละ 300m |
| 1.2 | ชั้นวัด | 12 |
| 1.3 | ระยะวัดความเร็วลม | 0m/s75m/s |
| 1.4 | ความแม่นยําในการวัดความเร็วลม | 0.1m/s |
| 1.5 | ระยะวัดทิศทางลม | 0°360° |
| 1.6 | ความแม่นยําของการวัดทิศทางลม | 1° |
| 1.7 | ความจุเก็บข้อมูล | > 5 ปี |
| 1.8 | การส่งข้อมูล | ดาวเทียม, 4G, wifi |
| 2 | สภาพการทํางาน | |
| 2.1 | พลังงานไฟฟ้า | 24V DC,90 ~ 270V AC |
| 2.2 | การบริโภคพลังงาน | 60W |
| 2.3 | ระยะความชื้นในการทํางาน | 0% ถึง 100% |
| 2.4 | ระยะอุณหภูมิการทํางาน | -40°C ~ 50°C |
| 2.5 | ระดับการป้องกัน | IP67 |
| 2.6 | ความปลอดภัยของตา | ประเภท 1M ((EN60825-1) |
| 3 | ใบรับรอง | DNV-GL/DTU/WINDGUARD/ETL/CE/ |
ระบบ LiDAR พลอย Blue Aspirations มี:
· สีน้ําเหลือง
· สีเหลือง X ตรา
· แสงไฟเหลืองที่มีความถี่กระแทกเฉพาะสําหรับระบบการเก็บข้อมูลทะเล
· ระบบระบุตัวอัตโนมัติ
· เครื่องสะท้อนราดาร์ และ
· การติดป้ายและเครื่องช่วยทางการนําทางเพิ่มเติมทั้งหมด ตามกฎหมายท้องถิ่น
ด้านล่างนี้คือการตั้งค่าทั่วไป แต่แต่ละระบบถูกปรับปรุงเพื่อตอบสนองความต้องการในท้องถิ่น
ไฟนําทาง
ระยะทาง:5NM
