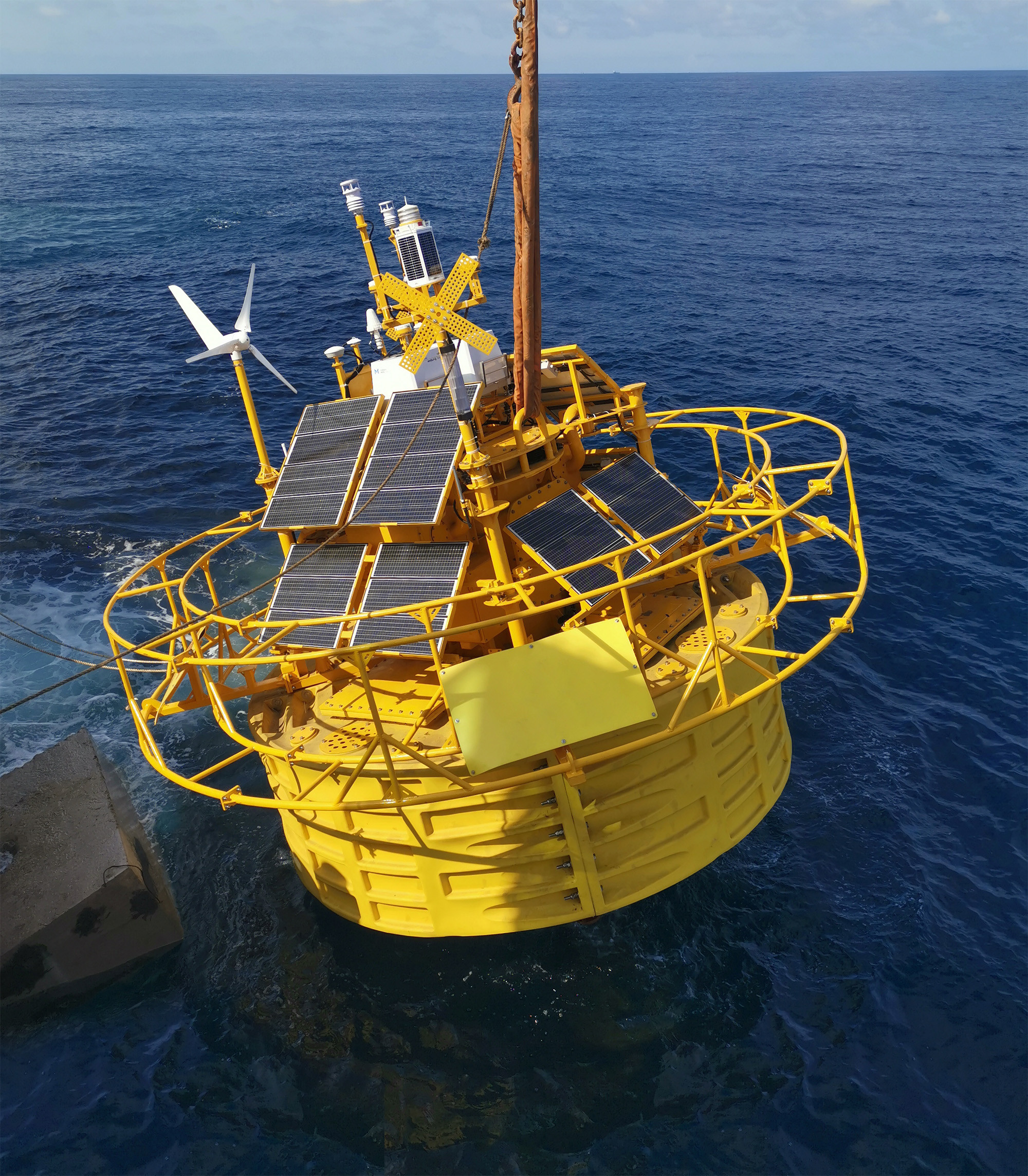

ความน่าเชื่อถือเป็นลักษณะที่สําคัญที่สุดของระบบ Lidar ที่ลอยอยู่ และเป็นหลักการหลักของปรัชญาการออกแบบของ Blue Aspirationsโดยใช้ความเชี่ยวชาญของทีมงานของเราในหลักการการออกแบบจากอุตสาหกรรมโทรคมนาคม, ระบบเน้นการขยายตัวในองค์ประกอบหลักของมัน รูปแบบทางการค้ายังถูกออกแบบอย่างต่อเนื่องโดยใช้การจําลองเพื่อจําลองเส้นทางความล้มเหลวและกําจัดจุดความล้มเหลวเดี่ยว.ตัวอย่างสําคัญของวิธีการหลักการเหล่านี้ถูกนําไปใช้ในระบบลื่น Lidar ได้แก่:
เนื่องจากการเคลื่อนไหวของพายมีผลต่อการวัดทิศทางลมและความเร็วลมของ LiDAR ระบบ Blue Aspirations ใส่เซ็นเซอร์การเคลื่อนไหวเพื่อเก็บข้อมูลการลุยและการลุยความละเอียดสูงและเครื่องตรวจจับทิศทางและ DGPS เพื่อรับข้อมูลทิศทางที่แม่นยําอัลกอริทึมที่ได้รับสิทธิบัตรของเราใช้วิธีการฉายภาพ เพื่อแก้ไขข้อมูลความเร็วลม LiDAR ให้ตรงกับระนาบแนวราบที่เหมาะสมโดยคํานวณมุมการติดตั้ง LiDAR สับเปลี่ยนจากเซ็นเซอร์เส้นทาง, ระบบยังสามารถแปลงข้อมูลทิศทางลมที่รวบรวมไปสู่มุมที่ถูกต้อง
| โมดูล | รายละเอียด |
| บอย |
- กว้าง 5 เมตร -สูง 9 เมตร -น้ําหนัก: 14.5 ตัน - ความสามารถในการลอย: 10.5t -โครงสร้าง: ตู้หลาย -วัสดุ: PE, เหล็กคาร์บอน, เหล็กไร้ขัด |
| ระบบจอด |
ความลึกของน้ํา > 5 เมตร -แอนเกอร์: บล็อกซีเมนต์และ/หรือแอนเกอร์การติดต่อ -การติดต่อ: การติดต่อจุดเดียว - ปรับให้เหมาะสมกับความต้องการเฉพาะของสถานที่รวมถึงความลึกของน้ําลึก -ระบบการติดต่อหลายยังมีให้เลือก |
| ระบบควบคุม |
- PLC อุตสาหกรรม -หรือเครื่องควบคุมที่ติดตั้งของ BA |
| LiDARs |
- LiDARs:DLiDAR(ปกติ) (Windcube เวอร์ชั่นนอกทะเล; ZX 300M, Movelaser B300M) |
| พลังงาน |
- ความจุของแบตเตอรี่: รวม 60kwh ในกลุ่มหลายกลุ่ม อุปกรณ์ลม: 2×350W - แผ่นแสงอาทิตย์: 1600W, หลายกลุ่ม - เซลล์เชื้อเพลิง: 2x110W กับเชื้อเพลิง 224L ((ไม่จํากัด) |
| ระบบนําทาง |
- AIS × 1 - รีฟเลคเตอร์ราดาร์×2 - ไฟนําทางที่สอดคล้องกับ IALA 1 × 1 รองรับไฟนําทางแบบคู่ แต่ต้องตอบสนองความต้องการขององค์การปกครองท้องถิ่น |
| ระบบตั้งตําแหน่ง |
-ทิศทาง 0-360 องศา - ความแม่นยําทิศทาง: 0.09° (2m) - ความแม่นยําการตั้งตําแหน่ง: 0.5m (แนวราบ, รูปแบบ SBAS) |
| เครื่องตรวจจับการเคลื่อนไหว | -เซ็นเซอร์ GNSS-INS × 2 หรือเซ็นเซอร์ GNSS-INS × 1 และเซ็นเซอร์ MRU × 1 |
| ระบบสื่อสาร |
-SAT Modules: Iridium SBD×1, โมดูลข้อมูล SAT แบรนด์แบนด์อื่น ๆ (ไม่จํากัด) -เครือข่ายมือถือ: 2G / 3G / 4G × 1; 2.4G / 5G Wi-Fi × 2; เชื่อมต่อ Ethernet ท้องถิ่น |
| การเก็บข้อมูล |
-คอมพิวเตอร์อุตสาหกรรมคู่ - อินเตอร์เฟซ: ซีเรียล×6, เอเธิร์เน็ต×2 |
|
เครื่องตรวจจับน้ํา (ไม่จํากัด) |
- ด็อปปเลอร์เซ็นเซอร์กระแส -เซ็นเซอร์คลื่นและเซ็นเซอร์ความลึกของน้ํา -เซ็นเซอร์ความเกลือและอุณหภูมิของน้ํา |
เราต้องการรวมในเอกสารนี้ สรุปรายงานจากลูกค้าของเรา หรือจากบุคคลที่สามที่แต่งตั้งโดยลูกค้าของเรา ที่สนับสนุนการอ้างอิงความแม่นยําและความพร้อมของข้อมูลของเรา
สรุปผลการทดลองหลัก ๆ ได้แก่
| ลูกค้า | ชื่อโครงการ | บอยและLiDARรุ่น | หลักฐาน | ผู้ออกรายงาน | เวลา | การค้นพบหลัก |
| ความปรารถนาสีฟ้า |
คาร์บอน ทรอสต์ แผนการทาง OWA ขั้นตอนที่ 2 การตรวจสอบ (ดันดี สกอตแลนด์) |
BA-FLS-NX5 ZX 300M x 1; วิลด์คิวบอฟฟอร์ V2 x1
|
ออฟชอร์ เมทมาสต์ อินช์แคป
|
Oldbaum Services จากสหราชอาณาจักร (ผู้รับรองจากฝ่ายที่สาม) DNV จะตรวจสอบรายงานสุดท้าย |
2023.3 - 20239 |
รายงานการประเมินระยะสองของ Windcube ระยะเวลา: 77 วันระบบความพร้อม: 100% ข้อมูลความพร้อม: > 99.2% สําหรับความสูงการวัดทั้งหมด ความแม่นยําของข้อมูล ((ความเร็วลม): > 2m/s: R2> 0991, คลื่น: 0.995 ~ 1.001 4 ~ 16m/s: R2> 0985, คลื่น: 0.988 ~ 1.001 ความแม่นยําของข้อมูล ((ทิศทางลม): 91m: R2> 0998, ความชัน: 1.003, 101m: R2> 0998, ความชัน: 1.003, 111m:R2> 0998, ความชัน: 1.003, |
| ประเทศจีน สามคลอง |
ยางจาง กวางดง |
BA-FLS-NX5 ZX 300M |
ออฟชอร์ เมทมาสต์ |
สีฟ้า Aสายกระพริบ |
2021 |
ระยะเวลา: 2 เดือนระบบความพร้อม: 100% ข้อมูลความพร้อม: > 99.98% สําหรับความสูงการวัดทั้งหมด ความแม่นยําของข้อมูล ((ความเร็วลม): > 2m/s: R2> 09959, คลื่น: 0.9964 ~ 1.0096 4 ~ 16m/s: R2> 09921, คลื่น: 0.9986 ~ 1.0122 ความแม่นยําของข้อมูล ((ทิศทางลม): 50m: R2 >09987, ความชัน: 1.0125, Offset: -19075 100m: R2 >09986, ความชัน: 1.0198, Offset: -14955 |
| ประเทศจีน สามคลอง |
ยางจาง กวางดง |
BA-FLS-NX5 โมลา B300M |
ออฟชอร์ เมทมาสต์ |
ชานไฮ สถาบัน |
2022 |
ระยะเวลา: 2 เดือนระบบความพร้อม: 100% ข้อมูลความพร้อม: > 98.5% สําหรับความสูงการวัดทั้งหมด ความถูกต้องของข้อมูล(ความเร็วลม) > 2m/s: R2 > 099, คลื่น: 1.00 ~ 1.01 4 ~ 16m/s: R2 > 099, คลื่น: 1.00 ~ 1.02 ความถูกต้องของข้อมูล(ทิศทางลม) R2 > 097, ความชัน: 1.03, Offset: -1.3 |
| ความปรารถนาสีฟ้า |
รูปแบบ การรับรอง โชชาน ใกล้ชายฝั่ง |
BA-FLS-24, ZX 300M |
ซีเอ็กซ์คง 300M |
DNVGL | 2019 |
ระยะเวลา:1 เดือนระบบความพร้อม: 100% ข้อมูลความพร้อม: >97% สําหรับความสูงการวัดทั้งหมด ความถูกต้องของข้อมูล(ความเร็วลม) > 2m/s: R2 > 0994, คลื่น: 0.994 ~ 1.003 ความถูกต้องของข้อมูล(ทิศทางลม) R2 > 0999คลื่น: 0.998-1002, ออฟเฟต: -0.83 ~ 0.04 |
| ฮัวรูน |
แคนนัน เชียงราย |
BA-FLS-NX5 ZX 300M |
ออฟชอร์ เมทมาสต์ |
ฮัวรูน | 2020 |
ระยะเวลา:1 เดือนระบบความพร้อม:100% ข้อมูลความพร้อม: > 96.24% สําหรับความสูงการวัดทั้งหมด ยกเว้น 120m (หมายเหตุ: 91.31%, หลายวันมีหมอก) ความถูกต้องของข้อมูล(ความเร็วลม) > 2m/s: R2 > 09918, คลื่น: 0.9889 ~ 1.0283 4 ~ 16m/s: R2 > 09851, คลื่น: 0.9851 ~ 0.9938 ความถูกต้องของข้อมูล(ทิศทางลม) R2 > 09981, คลื่น: 0.9826 ~ 0.9961, Offset: -0.758 ~ 1.4559 |
|
ชานไฮ สถาบัน |
นานฮุย ชานไฮ |
BA-FLS-NX5 ZX 300M |
ปรับ ระเบียง ZX 300 |
สีฟ้า ความปรารถนา |
2020 |
ระยะเวลา: 2 เดือนระบบความพร้อม: 100% ข้อมูลความพร้อม:> 99.7% สําหรับความสูงการวัดทั้งหมด ความถูกต้องของข้อมูล(ความเร็วลม > 2m/s และ 4 ~ 16m/s): R2 > 097, คลื่น: 0.98 ~ 1.02 หมายเหตุ: LiDAR มีปัญหาทางลม |
|
พลัง จีน |
ชานโตว์ |
BA4.1S ZX 300M |
2020 |
ระยะเวลา: 2 เดือนระบบความพร้อม: 100% ข้อมูลความพร้อม: > 99.0% สําหรับความสูงการวัดทั้งหมด |
