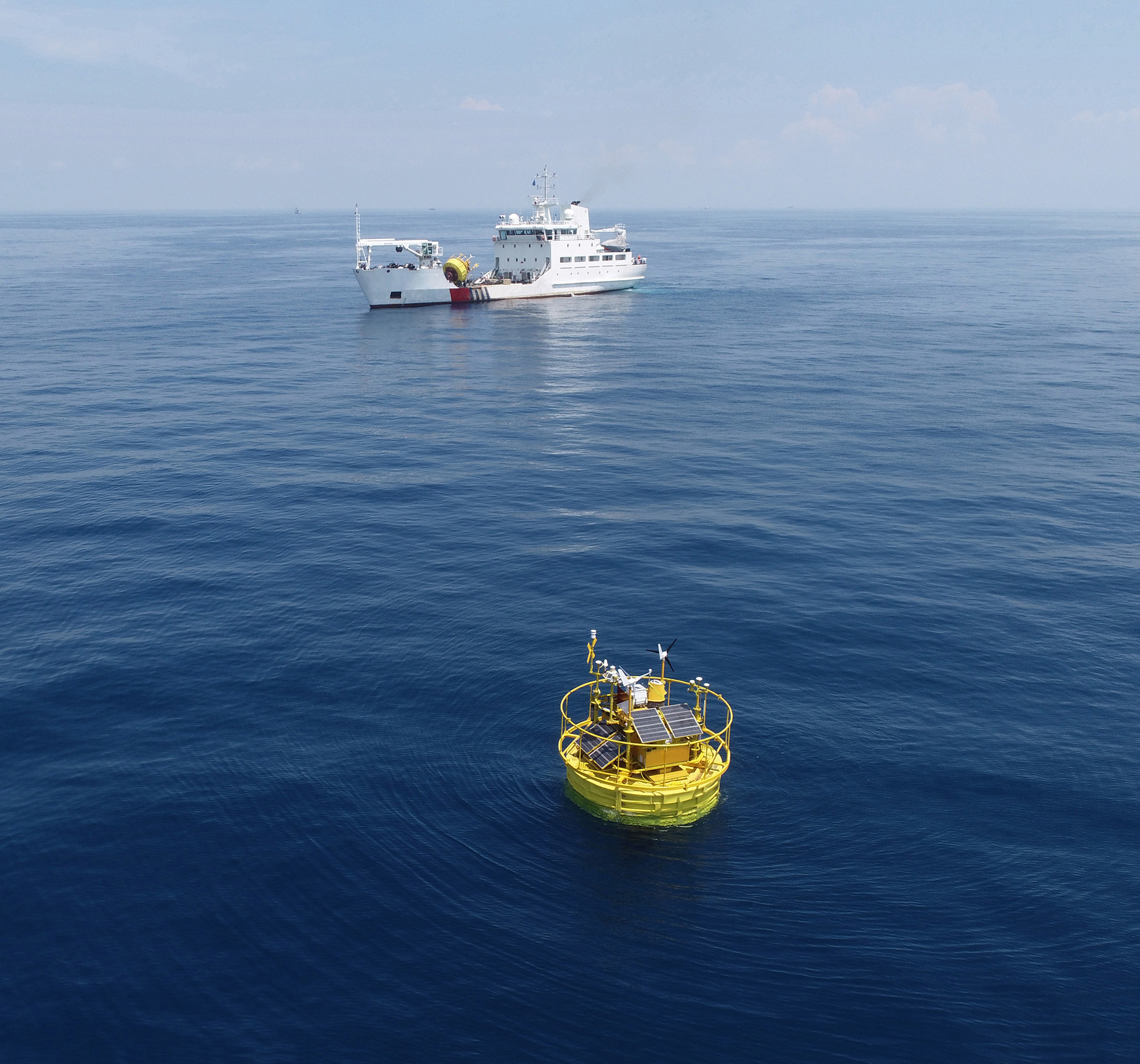

ความน่าเชื่อถือเป็นลักษณะที่สําคัญที่สุดของระบบ Lidar ที่ลอยอยู่ และเป็นหลักการหลักของปรัชญาการออกแบบของ Blue Aspirationsโดยใช้ความเชี่ยวชาญของทีมงานของเราในหลักการการออกแบบจากอุตสาหกรรมโทรคมนาคม, ระบบเน้นการขยายตัวในองค์ประกอบหลักของมัน รูปแบบทางการค้ายังถูกออกแบบอย่างต่อเนื่องโดยใช้การจําลองเพื่อจําลองเส้นทางความล้มเหลวและกําจัดจุดความล้มเหลวเดี่ยว.ตัวอย่างสําคัญของวิธีการหลักการเหล่านี้ถูกนําไปใช้ในระบบลื่น Lidar ได้แก่:
เนื่องจากการเคลื่อนไหวของพายมีผลต่อการวัดทิศทางลมและความเร็วลมของ LiDAR ระบบ Blue Aspirations ใส่เซ็นเซอร์การเคลื่อนไหวเพื่อเก็บข้อมูลการลุยและการลุยความละเอียดสูงและเครื่องตรวจจับทิศทางและ DGPS เพื่อรับข้อมูลทิศทางที่แม่นยําอัลกอริทึมที่ได้รับสิทธิบัตรของเราใช้วิธีการฉายภาพ เพื่อแก้ไขข้อมูลความเร็วลม LiDAR ให้ตรงกับระนาบแนวราบที่เหมาะสมโดยคํานวณมุมการติดตั้ง LiDAR สับเปลี่ยนจากเซ็นเซอร์เส้นทาง, ระบบยังสามารถแปลงข้อมูลทิศทางลมที่รวบรวมไปสู่มุมที่ถูกต้อง
| โมดูล | รายละเอียด |
| บอย |
- กว้าง 5 เมตร -สูง 9 เมตร -น้ําหนัก: 14.5 ตัน - ความสามารถในการลอย: 10.5t -โครงสร้าง: ตู้หลาย -วัสดุ: PE, เหล็กคาร์บอน, เหล็กไร้ขัด |
| ระบบจอด |
ความลึกของน้ํา > 5 เมตร -แอนเกอร์: บล็อกซีเมนต์และ/หรือแอนเกอร์การติดต่อ -การติดต่อ: การติดต่อจุดเดียว - ปรับให้เหมาะสมกับความต้องการเฉพาะของสถานที่รวมถึงความลึกของน้ําลึก -ระบบการติดต่อหลายยังมีให้เลือก |
| ระบบควบคุม |
- PLC อุตสาหกรรม -หรือเครื่องควบคุมที่ติดตั้งของ BA |
| LiDARs |
- LiDARs:DLiDAR(ปกติ) (Windcube เวอร์ชั่นนอกทะเล; ZX 300M, Movelaser B300M) |
| พลังงาน |
- ความจุของแบตเตอรี่: รวม 60kwh ในกลุ่มหลายกลุ่ม อุปกรณ์ลม: 2×350W - แผ่นแสงอาทิตย์: 1600W, หลายกลุ่ม - เซลล์เชื้อเพลิง: 2x110W กับเชื้อเพลิง 224L |
| ระบบนําทาง |
- AIS × 1 - รีฟเลคเตอร์ราดาร์×2 - ไฟนําทางที่สอดคล้องกับ IALA 1 × 1 รองรับไฟนําทางแบบคู่ แต่ต้องตอบสนองความต้องการขององค์การปกครองท้องถิ่น |
| ระบบตั้งตําแหน่ง |
-ทิศทาง 0-360 องศา - ความแม่นยําทิศทาง: 0.09° (2m) - ความแม่นยําการตั้งตําแหน่ง: 0.5m (แนวราบ, รูปแบบ SBAS) |
| เครื่องตรวจจับการเคลื่อนไหว | -เซ็นเซอร์ GNSS-INS × 2 หรือเซ็นเซอร์ GNSS-INS × 1 และเซ็นเซอร์ MRU × 1 |
| ระบบสื่อสาร |
-SAT Modules: Iridium SBD×1, โมดูลข้อมูล SAT แบรนด์แบนด์อื่น ๆ (ไม่จํากัด) -เครือข่ายมือถือ: 2G / 3G / 4G × 1; 2.4G / 5G Wi-Fi × 2; เชื่อมต่อ Ethernet ท้องถิ่น |
| การเก็บข้อมูล |
-คอมพิวเตอร์อุตสาหกรรมคู่ - อินเตอร์เฟซ: ซีเรียล×6, เอเธิร์เน็ต×2 |
|
เครื่องตรวจจับน้ํา (ไม่จํากัด) |
- ด็อปปเลอร์เซ็นเซอร์กระแส -เซ็นเซอร์คลื่นและเซ็นเซอร์ความลึกของน้ํา -เซ็นเซอร์ความเกลือและอุณหภูมิของน้ํา |
ถึงแม้ว่าจะมีความเสี่ยงในการสร้างและดําเนินการฟาร์มลมในสถานที่ที่มีความเสี่ยงต่อสภาพอากาศที่รุนแรง แต่ฟาร์มลมนอกทะเลหลายแห่งของจีนถูกพัฒนาในพื้นที่ที่มีความเสี่ยงสูงอย่างไรก็ตาม พายุพายุและเหตุการณ์ที่รุนแรงอื่น ๆ สามารถเป็นปัญหาที่น่ากลัวต่อลมและการวัดทะเลโดยไม่เตรียมพร้อมอย่างเหมาะสมในฐานะผู้นําตลาดในประเทศจีน Blue Aspirations ระบบ Lidar พลอยถูกออกแบบมาเพื่อตอบโจทย์อย่างแม่นยํากับโจทย์เหล่านี้ ระบบรวมสํารองสําหรับส่วนประกอบหลักทั้งหมดเซลล์เชื้อเพลิงเพื่อเสริมพลังงานจากแผ่นพลังแสงอาทิตย์และอุปกรณ์เรือนลมสําหรับการป้องกันเพิ่มเติม, กระเป๋าเรือยังรวมน้ําหนักต่อและความสามารถระบายน้ําที่เหลือที่ลดความเสี่ยงของการพลิกหรือจม.ความทนทานต่อพายุพายุที่แข็งแกร่งจริงๆ จะมาจากการออกแบบโครงสร้างที่แข็งแรง, การออกแบบระบบที่ไม่จําเป็น และการสนับสนุนการดําเนินงานอย่างละเอียด
CHABA TYFUN กรณีศึกษา
เมื่อวันที่ 1 กรกฎาคม 2022 พายุไต้หวัน ชาบา ผ่านพื้นที่ที่เป็นไปได้สําหรับการพัฒนาฟาร์มลมในทะเลจีนใต้สถานที่อยู่ในระหว่างการแคมเปญการวัดลมโดยใช้ Lidar ZX 300M มาตรฐานอุตสาหกรรม.
พายุไชบ้า เกิดจากภาคใต้ และมุ่งหน้าไปทางทิศตะวันตกเฉียงเหนือเป็นเวลาหลายวัน ก่อนจะชนที่จังหวัดกวางดงลมแรงสูงสุด 170 km/hและความสูงคลื่นสูงสุด 10.67 เมตร แม้ว่าสภาพการณ์ที่รุนแรงดังกล่าวการบรรลุความพร้อมของข้อมูลสําหรับความสูงการวัดทั้งหมดที่ 100%ซึ่งเป็นครั้งที่สามที่ระบบ ลีดาร์นี้ยังคงทํางานได้โดยไม่ต้องมีปัญหา ในสภาพของพายุไทฟูน
เราต้องการรวมในเอกสารนี้ สรุปรายงานจากลูกค้าของเรา หรือจากบุคคลที่สามที่แต่งตั้งโดยลูกค้าของเรา ที่สนับสนุนการอ้างอิงความแม่นยําและความพร้อมของข้อมูลของเรา
สรุปผลการทดลองหลัก ๆ ได้แก่
| ลูกค้า | ชื่อโครงการ | บอยและLiDARรุ่น | หลักฐาน | ผู้ออกรายงาน | เวลา | การค้นพบหลัก |
| ความปรารถนาสีฟ้า |
คาร์บอน ทรอสต์ แผนการทาง OWA ขั้นตอนที่ 2 การตรวจสอบ (ดันดี สกอตแลนด์) |
BA-FLS-NX5 ZX 300M x 1; วิลด์คิวบอฟฟอร์ V2 x1
|
ออฟชอร์ เมทมาสต์ อินช์แคป
|
Oldbaum Services จากสหราชอาณาจักร (ผู้รับรองจากฝ่ายที่สาม) DNV จะตรวจสอบรายงานสุดท้าย |
2023.3 - 20239 |
รายงานการประเมินระยะสองของ Windcube ระยะเวลา: 77 วันระบบความพร้อม: 100% ข้อมูลความพร้อม: > 99.2% สําหรับความสูงการวัดทั้งหมด ความแม่นยําของข้อมูล ((ความเร็วลม): > 2m/s: R2> 0991, คลื่น: 0.995 ~ 1.001 4 ~ 16m/s: R2> 0985, คลื่น: 0.988 ~ 1.001 ความแม่นยําของข้อมูล ((ทิศทางลม): 91m: R2> 0998, ความชัน: 1.003, 101m: R2> 0998, ความชัน: 1.003, 111m:R2> 0998, ความชัน: 1.003, |
| ประเทศจีน สามคลอง |
ยางจาง กวางดง |
BA-FLS-NX5 ZX 300M |
ออฟชอร์ เมทมาสต์ |
สีฟ้า Aสายกระพริบ |
2021 |
ระยะเวลา: 2 เดือนระบบความพร้อม: 100% ข้อมูลความพร้อม: > 99.98% สําหรับความสูงการวัดทั้งหมด ความแม่นยําของข้อมูล ((ความเร็วลม): > 2m/s: R2> 09959, คลื่น: 0.9964 ~ 1.0096 4 ~ 16m/s: R2> 09921, คลื่น: 0.9986 ~ 1.0122 ความแม่นยําของข้อมูล ((ทิศทางลม): 50m: R2 >09987, ความชัน: 1.0125, Offset: -19075 100m: R2 >09986, ความชัน: 1.0198, Offset: -14955 |
| ประเทศจีน สามคลอง |
ยางจาง กวางดง |
BA-FLS-NX5 โมลา B300M |
ออฟชอร์ เมทมาสต์ |
ชานไฮ สถาบัน |
2022 |
ระยะเวลา: 2 เดือนระบบความพร้อม: 100% ข้อมูลความพร้อม: > 98.5% สําหรับความสูงการวัดทั้งหมด ความถูกต้องของข้อมูล(ความเร็วลม) > 2m/s: R2 > 099, คลื่น: 1.00 ~ 1.01 4 ~ 16m/s: R2 > 099, คลื่น: 1.00 ~ 1.02 ความถูกต้องของข้อมูล(ทิศทางลม) R2 > 097, ความชัน: 1.03, Offset: -1.3 |
| ความปรารถนาสีฟ้า |
รูปแบบ การรับรอง โชชาน ใกล้ชายฝั่ง |
BA-FLS-24, ZX 300M |
ซีเอ็กซ์คง 300M |
DNVGL | 2019 |
ระยะเวลา:1 เดือนระบบความพร้อม: 100% ข้อมูลความพร้อม: >97% สําหรับความสูงการวัดทั้งหมด ความถูกต้องของข้อมูล(ความเร็วลม) > 2m/s: R2 > 0994, คลื่น: 0.994 ~ 1.003 ความถูกต้องของข้อมูล(ทิศทางลม) R2 > 0999คลื่น: 0.998-1002, ออฟเฟต: -0.83 ~ 0.04 |
| ฮัวรูน |
แคนนัน เชียงราย |
BA-FLS-NX5 ZX 300M |
ออฟชอร์ เมทมาสต์ |
ฮัวรูน | 2020 |
ระยะเวลา:1 เดือนระบบความพร้อม:100% ข้อมูลความพร้อม: > 96.24% สําหรับความสูงการวัดทั้งหมด ยกเว้น 120m (หมายเหตุ: 91.31%, หลายวันมีหมอก) ความถูกต้องของข้อมูล(ความเร็วลม) > 2m/s: R2 > 09918, คลื่น: 0.9889 ~ 1.0283 4 ~ 16m/s: R2 > 09851, คลื่น: 0.9851 ~ 0.9938 ความถูกต้องของข้อมูล(ทิศทางลม) R2 > 09981, คลื่น: 0.9826 ~ 0.9961, Offset: -0.758 ~ 1.4559 |
|
ชานไฮ สถาบัน |
นานฮุย ชานไฮ |
BA-FLS-NX5 ZX 300M |
ปรับ ระเบียง ZX 300 |
สีฟ้า ความปรารถนา |
2020 |
ระยะเวลา: 2 เดือนระบบความพร้อม: 100% ข้อมูลความพร้อม:> 99.7% สําหรับความสูงการวัดทั้งหมด ความถูกต้องของข้อมูล(ความเร็วลม > 2m/s และ 4 ~ 16m/s): R2 > 097, คลื่น: 0.98 ~ 1.02 หมายเหตุ: LiDAR มีปัญหาทางลม |
|
พลัง จีน |
ชานโตว์ |
BA4.1S ZX 300M |
2020 |
ระยะเวลา: 2 เดือนระบบความพร้อม: 100% ข้อมูลความพร้อม: > 99.0% สําหรับความสูงการวัดทั้งหมด |
ความเข้มข้นของความวุ่นวาย (TI) เป็นหนึ่งในปัจจัยสําคัญในการออกแบบสําหรับอุปกรณ์เรือนลมทะเลและรากฐาน turbulence correction is still one disputable field since normally the measured TI is higher due to the motion of the buoy under waves since the motion correction normally cannot remove all the motion effects to the 1-s wind speed dataเราพัฒนาอัลการอริทึมการแก้ไขเพื่อแก้ไข TI ที่วัดโดย FLS เป็นระดับจริง และทําการเปรียบเทียบหลังจากการแก้ไขกับมัสตะเมทนอกทะเลในปี 2021กราฟและตารางแสดงผลของการแก้ไขนี้เรายังแก้ไข TI พร้อมกับบริการข้อมูลโดยซ่อนข้าง
| ความเร็วลม @ 50m | FLS อัตราเฉลี่ย TI | อัตราค่าตัวเฉลี่ยของ FLS | เทปมาสต์ อัตราเฉลี่ย |
สัดส่วนความแตกต่าง TI FLS vs เมทมาสต์(%) |
ความแตกต่าง TI FLS vs เมทมาสต์ |
| [2,3] | 0.180492 | 0.112551 | 0.107520 | 4.68 | 0.005031 |
| [3,4] | 0.128281 | 0.078571 | 0.079221 | - 082 | - 000065 |
| [4,5] | 0.139076 | 0.078529 | 0.078367 | 0.21 | 0.000162 |
| [5,6] | 0.133846 | 0.069284 | 0.067774 | 2.23 | 0.00151 |
| [6,7] | 0.142129 | 0.078143 | 0.075735 | 3. 18 | 0.002408 |
| [7,8] | 0.145033 | 0.068586 | 0.066215 | 3.58 | 0.002371 |
| [8,9] | 0.153255 | 0.069925 | 0.066153 | 5.70 | 0.003772 |
| [9, 10] | 0.162506 | 0.064650 | 0.065711 | - 1 คน61 | - 0001061 |
| [ 10, 11] | 0.173643 | 0.066369 | 0.063559 | 4.42 | 0.00281 |
| [ 11, 12] | 0.180964 | 0.063365 | 0.063800 | - 068 | - 0000435 |
| [ 12, 14] | 0.180442 | 0.066502 | 0.065880 | 0.94 | 0.000622 |
| [ 14, 16] | 0.198287 | 0.069350 | 0.073287 | - 5 คน37 | - 0003937 |
| [ 16, 18] | 0.197597 | 0.080980 | 0.078003 | 3.82 | 0.002977 |
| [ 18,inf] | 0.194325 | 0.079881 | 0.078303 | 2.02 | 0.001578 |
A.ประกอบการ
ในความร่วมมือกับผู้พัฒนาพลังงานลมในทะเล 9 คน คาร์บอนทรัสท์ เปิดโครงการออฟฟอร์ชอร์วิลด์ แอคเซเลเรเตอร์ (OWA) และในช่วงต้นปี 2014OWA เปิดเผยแผนการเดินหน้า LiDAR พลอยเพื่อการยอมรับทางการค้า (แผนการเดินหน้า OWA)แผนการทาง OWA แผนผังความต้องการที่ระบบ LiDAR ดาวนิ่งต้องตอบสนองเพื่อเป็นส่วนหนึ่งของสามระยะที่แตกต่างกันของความ成熟:
ขั้นตอน I: ราคาเริ่มต้น
ขั้นตอนที่ II: ขั้นตอนก่อนการค้า และ
ระยะที่สาม: การค้า
BA FLS ปัจจุบันตอบสนองความต้องการสําหรับระยะ I อย่างไรก็ตามBA FLS ได้ตอบสนองความต้องการความพร้อมตามขั้นตอนที่ 3 สําหรับการแคมเปญมากกว่า 30 ครั้ง โดย FLS ที่ติดตั้ง LiDAR สองตัว.
ขั้นตอนที่ II และ III มีความต้องการความแม่นยําและความพร้อมสูง พร้อมด้วยหลักฐานของการตรวจสอบที่ประสบความสําเร็จหลายครั้งในระยะยาวและสั้น ๆ โดยใช้สื่อที่เชื่อถือได้ในความพยายามที่จะให้ความมั่นใจมากขึ้นกับลูกค้าและพันธมิตร, Blue Aspirations ได้ออกแบบแผนทางยุทธศาสตร์ต่อไปนี้เพื่อบรรลุการจัดอันดับระยะ II และระยะ III ของแผนทาง OWA
บีระยะ II OWAและระยะที่ 3ความต้องการ
ความต้องการความพร้อมและความแม่นยําของข้อมูลระยะ II และระยะ III ของแผนการ OWA ดังนี้
ความพร้อม
| KPI | คํานิยาม | หลักเกณฑ์การรับ | |
| แนวปฏิบัติที่ดีที่สุด ระยะที่ 3 | ขั้นต่ํา 2 เพียง | ||
| MSA1M | ความพร้อมของระบบรายเดือน | ≥95% | ≥ 90% |
| OSACA | ความพร้อมของระบบโดยรวม | ≥97% | ≥95% |
| MPDA1M | การมีข้อมูลรายเดือนหลังการประมวลผล | ≥ 85% | ≥ 80% |
| OPDACA | ความพร้อมของข้อมูลหลังการประมวลผล | ≥ 90% | ≥ 85% |
ความถูกต้อง
| KPI | คํานิยาม | หลักเกณฑ์การรับ | |
| แนวปฏิบัติที่ดีที่สุด ระยะที่ 3 | ขั้นต่ํา 2 เพียง | ||
| XMWs | ความเร็วของลม | 0.98 102 | 0.97 1 บาท03 |
| R2MWs | ความเร็วของลม ∆ คออฟชั่นการกําหนด | > 098 | > 097 |
| Mmd | ทิศทางลมเฉลี่ย | 0.97 1 บาท03 | 00.95 ¢ 105 |
| ปิดmd | ทิศทางลมเฉลี่ย | < 5° | < 10° |
| R2md | ทิศทางลม | > 097 | > 095 |
OWA ต้องการให้ระบบระยะ II และระยะ III ทั้งหมดมีโครงการที่ครบถ้วนที่ตรงกับเกณฑ์ระยะเวลาและความถี่ต่อไปนี้
| # | ขั้นตอนที่ 2 คําอธิบายความต้องการ | เดือนที่จําเป็น | จํานวนแคมเปญที่จําเป็น |
| 1 | การตรวจสอบผลการทํางานของ LiDAR บนฝั่งในกรอบอ้างอิงคง | ระยะเวลาที่จําเป็นในการเต็มทุกกระปุกลม | 1 |
| 2 | การรับรองผลการทํางาน LiDAR ที่ลอยบนทะเล ภายใต้สภาพแบบไดนามิก | 6 | 1 |
ซีสถานะปัจจุบัน
Blue Aspirations ได้ดําเนินการตรวจสอบระยะที่ 2 ของ OWA ในช่วงต้นเดือนมีนาคม พ.ศ.ระบบรักษาสุขภาพที่ดีมาก แม้จะขับเคลื่อน LiDARs สอง ((Windcube เวอร์ชั่น V2 ทะเลนอกและ ZX 300M) ในขณะเดียวกันสําหรับมากกว่าหกเดือนรายงานการตรวจสอบประเภทพื้นฐานระยะที่ 2 ได้ถูกจัดส่งโดยบริษัทรับรองฝ่ายที่ 3 ของสหราชอาณาจักร Oldbaum services
ระยะเวลาการประเมินคือ 10-03-2023 ถึง 10-09-2023 (6 เดือน)สายลมข้อมูลของ LiDAR ผ่านความสูงทั้งหมดสิ้นสุด98.77%ในขณะที่ZXมันจบแล้ว96.31%.
และนี่คือผลการเปรียบเทียบข้อมูล กับ KPI ระยะที่ 2 ของ LiDAR ทั้งคู่
KPI ทั้งหมดตอบสนองเกณฑ์การปฏิบัติที่ดีระยะที่ 2
รายงานสุดท้ายจะถูกตรวจสอบโดย DNV
D.ROADMAPถึง STAGE3
เราจะไม่หยุดที่ขั้นตอนที่ 2 เราจะไปต่อไปยังขั้นตอนที่ 3 ตามความต้องการของ OWA ขั้นตอนที่ 3 เราจัดแผนดังนี้
| ความต้องการการตรวจสอบชนิด, การจัดหมวด และโครงการก่อนการค้า สําหรับขั้นตอนที่ 3 |
แผนและการดําเนินงาน |
| ขั้นตอนที่ 2 การตรวจสอบชนิด FL | No.1 ของ BA-FLS-NX5 เปรียบเทียบกับ Inch Cape met mast สําหรับการตรวจสอบชนิด FL ระยะที่ 2 (กําลังดําเนินการในสกอตแลนด์) อาจนับเป็น 1 จาก 3 การทดลองที่ยาวนานและอาจนับเป็นการทดลองการจัดหมวด |
|
การตรวจสอบหน่วย FL (ทดลอง 3 ครั้งยาวและ 3 ครั้งสั้น) |
การทดลองที่ยาวนานสามครั้ง ((อาจนับเป็นการทดลองประเภท) 1. No.1 ของ BA-FLS-NX5 กําลังดําเนินการในระยะที่ 2 ด้วยการพบกับ mast Inch Cape ในสก็อตแลนด์ 2หมายเลข 1 ของ BA-FLS-NX5 จะเปรียบเทียบกับหมายเลข 2 ไมท์มาสต์เป็นเวลานานกว่า 3 เดือนในปีหน้า ((หมายเลข 2 ไมท์มาสต์จะแนะนําโดยบุคคลที่ 3) 3หมายเลข 2 ของ BA-FLS-NX5 จะถูกเปรียบเทียบกับหมายเลข 2 ของเมทมาสต์เป็นเวลากว่า 3 เดือนในปีหน้า การทดลองสั้นสามครั้ง: 4หมายเลข 3 ของ BA-FLS-NX5 ได้ถูกจัดจําหน่ายในจังหวัด Jiangsu ของจีน และกําลังดําเนินการเพื่อการทดลองสั้นของการตรวจสอบหน่วย 5.2 เส้นทางสั้นอื่น ๆ จะถูกเปรียบเทียบกับแพลตฟอร์มคงที่ก่อน 2 โครงการพาณิชย์เฉพาะ ((การตรวจสอบก่อนหนึ่งเดือน) หรือเราจะใช้ 2 ของ BA-FLS-NX5 โดยตรงสําหรับการตรวจสอบหน่วย |
|
FL Offshore การจัดหมวดหมู่ (3 เส้นทางยาว) |
ทุกเส้นทางยาว 3 FL Unit Verification นี้สามารถนับเป็น FL Offshore Classification Trials |
| การนําโครงการพาณิชย์มาใช้ในช่วงต้น | เรามีโครงการพาณิชย์มากกว่า 30 โครงการในจีน และโครงการกว่า 5 โครงการที่ FLS ได้ดําเนินการมากกว่า 1 ปีอย่างไรก็ตามเรายังคงต้องปฏิบัติตามแผนการทาง OWA เพื่อได้รับการดูแลโดยฝ่ายที่สามเพื่อพิสูจน์มัน และเราจะหา DNV,UL หรือฝ่ายที่สามอื่น ๆ เพื่อรับงานสําหรับโครงการพาณิชย์ต่อไป |
